大家好,这节课给大家分享一张战斧二零系列的不显示。

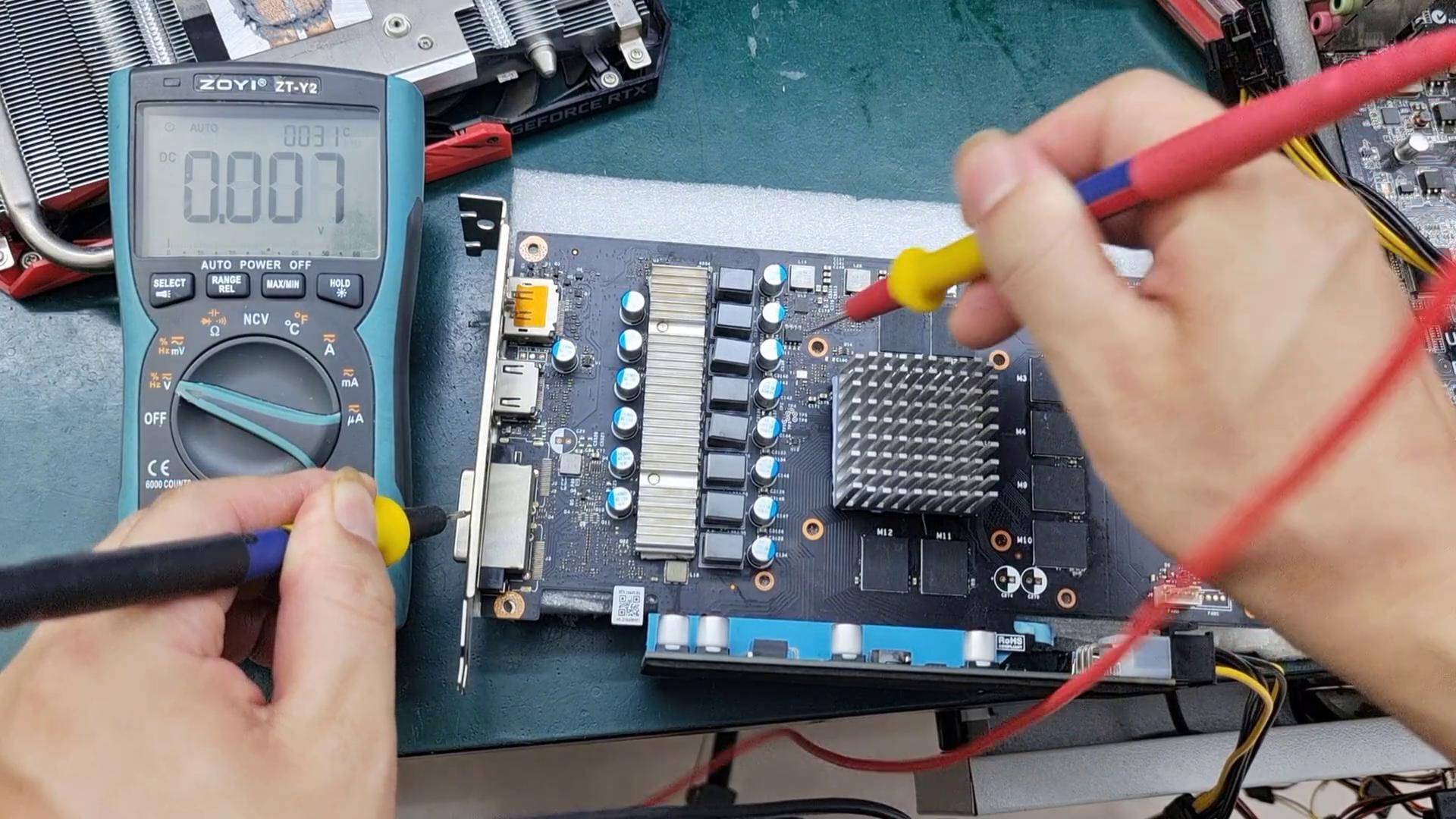

·首先不显示优先需要测试供电,打在二极光档位看一下有没有短路。红标本接地测第一片、第二片、第八片以上没问题。

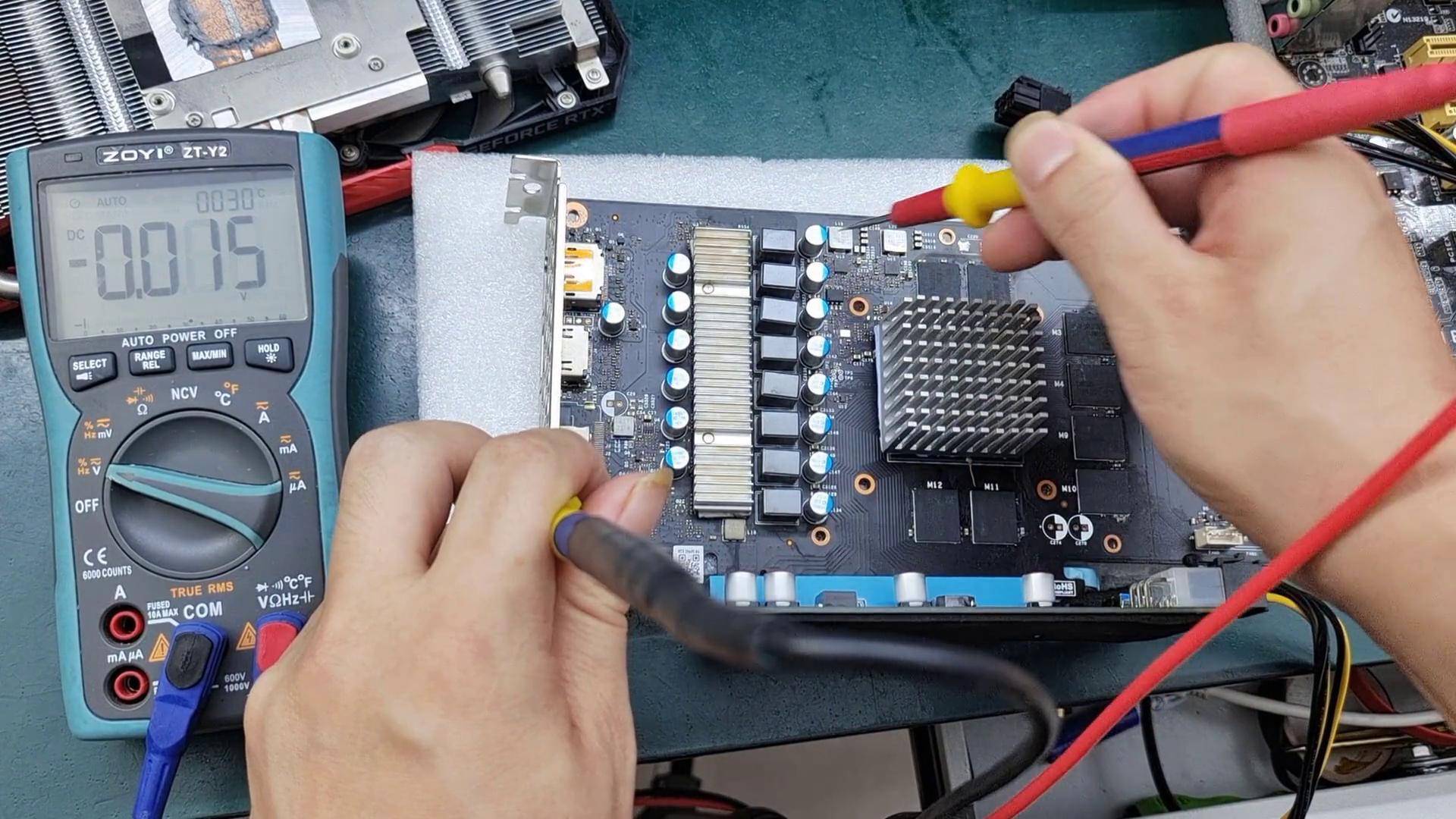

·接下来再测试一下这边的第十一片、十三片、十四片以上没问题。

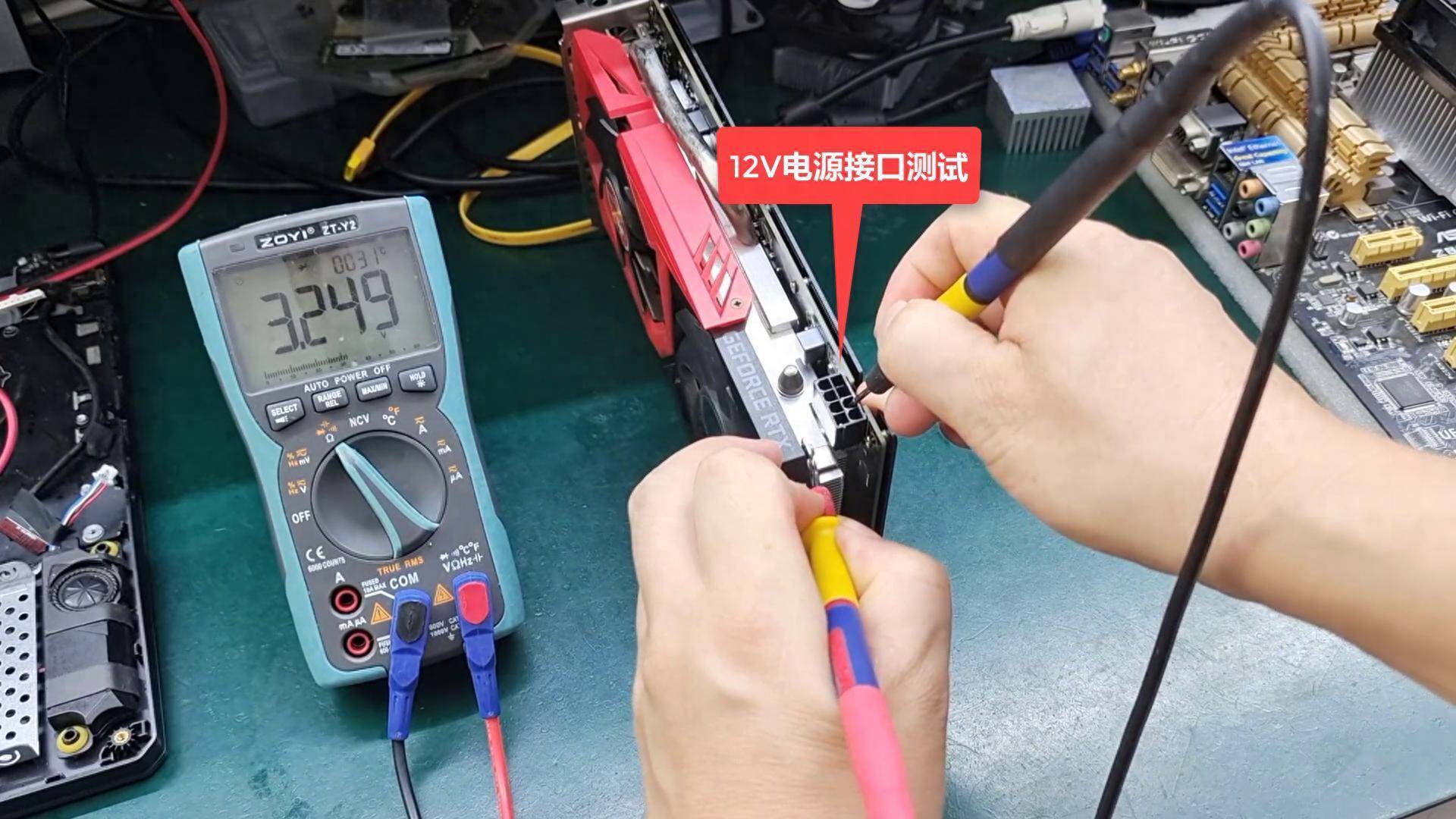

·再来测试电源接口,电源接口同样的方式需要测八角中间三点二为侦测频,没问题。这边四百多,十二伏供电测不开来也没问题,这边也是侦测频。

·像这种情况下接下来拆机,首先测试一下这边的供电,测试输入电压十二伏,这边也有十二伏,再看一下这边五伏正常,可以看到电感为零,电瓶电感有为零,再看一下核心供电为零都没有,所以显卡不显示。
·接下来像这种情况下优先要修一点八伏的供电,拆掉显卡,这里是一点八伏输出,首先确定一下这里没短路,没短路。

·接下来测试一下这个地方有没有电压输入,主板现在的状况输出电压现在没有产生,但是供电十二伏有齿轮信号也有,齿轮信号也有,但是没有输出。
·像这种情况下建议把芯片加焊一下,因为它没有短动,可以加焊,如果不好再来更换芯片,先把芯片加焊一下,开机再来测试,可以看一下ok的一点八,这边一点一伏,核心供电看一下零点八,这边十二伏、五伏,这个板子有可能显示的ok。

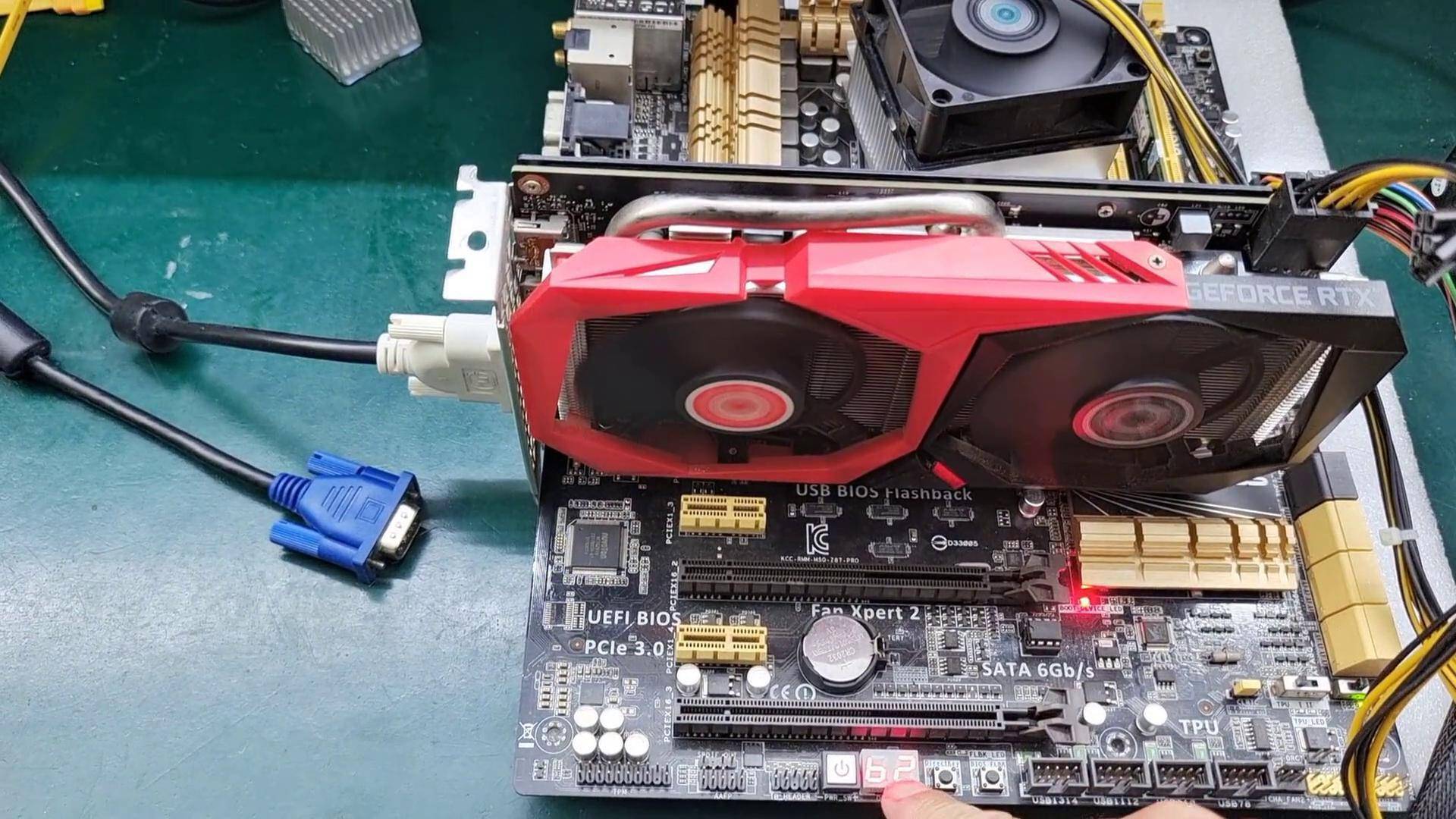

·接下来走上三百块先看一下能不能显示,接下来走上机台直接测试看一下能不能显示,如果能显示代表维修ok,开机可以看一下这个地方目前看一下能不能跑到第二显卡九九,可以看到现在这个显卡可以正常显示,这种显卡不显示就是一个一点八伏供电,没有导致所有电压都起不来,最终导致不显示。
